El cableado estructurado es la parte menos visible de una red, pero condiciona todo lo demás: velocidad, estabilidad, PoE, mantenimiento, crecimiento y diagnóstico. Cuando un cableado está mal planteado, los fallos parecen venir del switch, del router o del WiFi, aunque el origen esté en conectores, latiguillos o tomas mal terminadas.
Para una oficina, tienda, nave o instalación de videovigilancia, invertir en un cableado ordenado evita cortes intermitentes y facilita ampliar servicios. Cámaras IP, puntos de acceso, teléfonos, impresoras y puestos de trabajo dependen de esa base.
1. Diseña puntos antes de tirar cable
El primer paso es definir qué puntos necesitas hoy y cuáles puedes necesitar mañana. No pienses solo en mesas de trabajo: añade cámaras, puntos de acceso WiFi, pantallas, TPV, impresoras, videoporteros y armarios secundarios. Un punto extra bien previsto cuesta mucho menos que abrir canalizaciones después.
También conviene separar zonas: puestos de usuario, CCTV, WiFi, servidores, almacén y recepción. Esa separación facilitará usar VLAN y mantener la red ordenada.
2. Categoría de cable y distancia
La categoría del cable debe elegirse según velocidad prevista, entorno y presupuesto. Para muchas redes gigabit, Cat6 puede ser suficiente. Si se prevén velocidades superiores, troncales más exigentes o muchos años de vida útil, conviene valorar categorías superiores y componentes compatibles.
No sirve instalar buen cable si conectores, patch panel o latiguillos son de baja calidad. El canal completo debe ser coherente. Además, respeta distancia máxima, radios de curvatura y separación frente a cables eléctricos para evitar problemas de señal.
3. Patch panel y rack
El cableado permanente debe terminar en patch panel, no directamente en un switch. El patch panel ordena tomas, protege la instalación y permite cambiar asignaciones con latiguillos cortos. En un rack profesional, switch, router, NVR, SAI y PDU quedan accesibles y documentados.
Si el rack está desordenado, cualquier incidencia tarda más en resolverse. Etiquetar tomas, puertos y latiguillos es una tarea sencilla que ahorra horas. Puedes revisar racks y accesorios, switches gestionables y cableado profesional para completar la instalación.
4. PoE exige más cuidado
El PoE permite alimentar cámaras IP y puntos de acceso por el cable de red. Es práctico, pero exige cableado en buen estado. Conectores mal crimpados, cable de mala sección o latiguillos dañados pueden provocar caídas, calentamiento o reinicios de equipos.
En instalaciones con muchas cámaras, revisa consumo PoE y calidad del cableado. Si el cableado es antiguo o no está certificado, puede ser el punto débil de todo el sistema.
5. Certificación y pruebas
En proyectos profesionales, las pruebas de cableado no deberían limitarse a “hay enlace”. Un enlace puede sincronizar y aun así tener errores, pérdidas o no soportar la velocidad esperada. La certificación o, al menos, una prueba documentada por toma reduce problemas posteriores.
Guarda plano, numeración y resultados. Si dentro de dos años hay que mover un puesto o añadir cámaras, esa documentación será mucho más útil que recordar “más o menos” por dónde iba cada cable.
Errores frecuentes
- Tirar cables sin plano ni etiquetas.
- Terminar cable directamente en el switch.
- Mezclar categorías y latiguillos de baja calidad.
- No prever puntos para AP WiFi o cámaras.
- Ignorar distancia máxima y canalizaciones.
- No probar cada toma antes de entregar.
Preguntas frecuentes
¿Cat6 es suficiente para empresa?
En muchas redes gigabit sí, pero depende de velocidad futura, distancia, entorno y presupuesto. Lo importante es que todo el canal sea coherente.
¿Hace falta patch panel?
En instalaciones profesionales sí es recomendable. Ordena el cableado y facilita mantenimiento.
¿Puedo usar cualquier cable para PoE?
No conviene. El cable debe cumplir especificaciones, estar bien instalado y usar conectores adecuados.

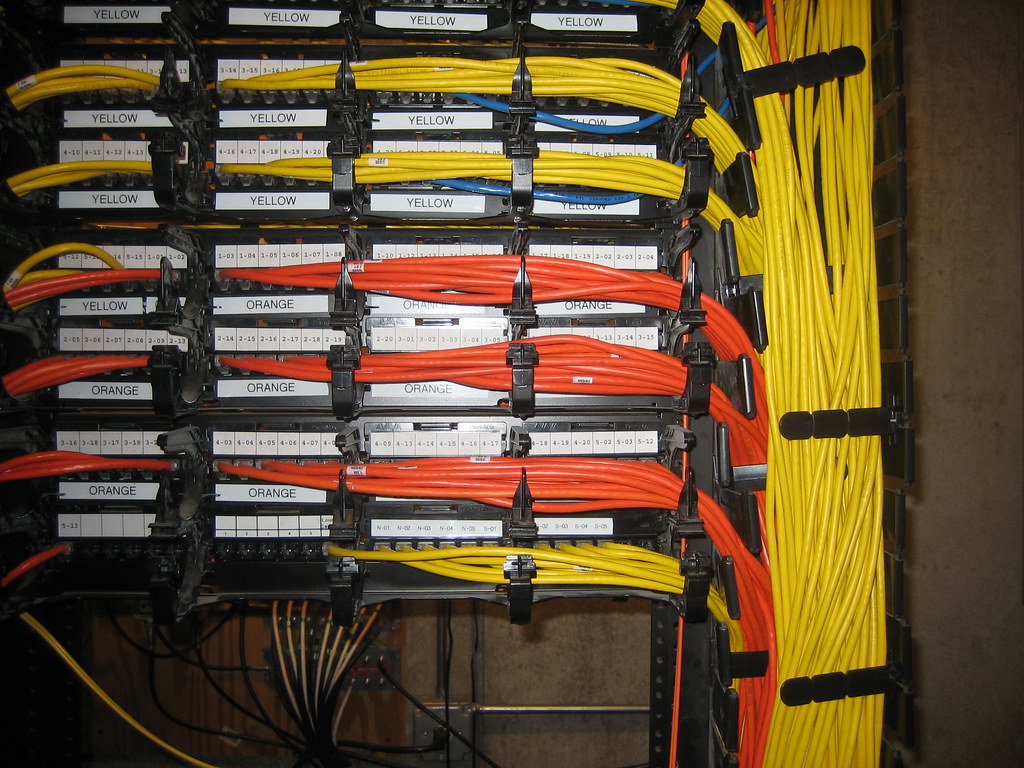

Imagen destacada: Cat6 Patch Panel - Front, dmitrybarsky. Licencia CC BY 2.0, vía Openverse/Flickr.
El cableado es la parte menos visible y la que más cuesta corregir
Cuando una red falla, muchas veces se culpa al switch, al router o al punto de acceso. Sin embargo, una parte importante de los problemas nace en el cableado: tiradas demasiado largas, conectores mal crimpados, latiguillos de baja calidad, mezcla de categorías, curvas cerradas, interferencias o rosetas sin certificar. Lo grave es que corregirlo después de cerrar techos, canaletas o armarios es mucho más caro que hacerlo bien al principio.
Para una oficina, comercio o instalación CCTV, el cableado estructurado debe planificarse con plano, numeración y margen. No basta con “llevar un cable”. Hay que decidir cuántas tomas tendrá cada zona, qué equipos pueden aparecer en el futuro y cómo se concentrará todo en el rack. Una toma extra durante la instalación cuesta poco; añadirla meses después puede obligar a parar actividad.
Buenas prácticas de proyecto
- Usar categoría adecuada al uso previsto y a la electrónica de red.
- Respetar longitud máxima de enlace y radios de curvatura.
- Separar cableado de datos de líneas eléctricas cuando sea necesario.
- Etiquetar ambos extremos con una nomenclatura clara.
- Centralizar en patch panel, no terminar cables sueltos sin orden.
- Certificar enlaces cuando el proyecto lo requiera.
CPR, reacción al fuego y entorno de instalación
En edificios y canalizaciones, la reacción al fuego del cable puede ser relevante. No todos los cables son apropiados para cualquier entorno. En instalaciones profesionales conviene revisar normativa aplicable, tipo de edificio, recorrido y exigencias del proyecto. Además, en exteriores o zonas industriales hay que considerar cubierta, temperatura, humedad y protección mecánica.
El cableado también afecta a PoE. Un cable deficiente o una tirada mal ejecutada puede provocar caídas de tensión, errores de enlace o problemas intermitentes en cámaras y puntos de acceso. Si vas a alimentar equipos por PoE, no escatimes en el tramo más permanente de la instalación. Revisa categorías y accesorios en accesorios de red profesional, switching profesional y racks.
Checklist de entrega
- Plano actualizado con numeración de tomas.
- Patch panel y latiguillos etiquetados.
- Pruebas de continuidad o certificación según alcance.
- Reserva de puertos libres en rack y canalización.
- Documentación de rutas críticas o pasos complicados.
Un buen cableado no se ve, pero se nota: menos incidencias, más facilidad para ampliar y diagnósticos mucho más rápidos.
